Оборудование для производства двутавровых деревянных балок

Параметры производимых балок:

Длина:

  • в базовом варианте до 7 200 мм
  • по требованию заказчика до 12 000 мм

Высота:

  • в базовом варианте 140 – 450 мм
  • по требованию заказчика 150 – 500 мм

Диапазон размеров используемых комплектующих:

  • полка (брусок): 50 – 120 мм
  • стенка (ОСП): 10 – 12 мм

Применяемый клей:

  • однокомпонентный полиуретановый
  • поливинилацетатный (ПВА) D4 /однокомпонентный/
Оборудование для производства двутавровых деревянных балок — УИБ-7,2

1. Гидравлический пресс ГП-7200

Оборудование для производства двутавровых деревянных балок — УИБ-7,2
Оборудование для производства двутавровых деревянных балок — УИБ-7,2

Гидравлический пресс – ГП-7200 предназначен для сборки двутавровых балок путем запрессовывания стенки (ОСП, фанера) в полку (деревяный брусок) с заранее подготовленным клиновидным или прямоугольным пазом и нанесенным в паз клеем. После прессования собранной балки в прессе брусок фиксируется к стенке (ОСП, фанере) балки путем свозной прошивки шпилькой посредством пневматического инструмента. После фиксации готовая балка высвобождается из пресса и складируется.

Характеристики пресса:
Габаритные размеры пресса (мм), ДхШхВ: 8 000 х 1 600 х 2 200
Масса пресса (кг): 2 000
Номинальная производительность (п.м./смену): 1 200
Персонал (чел): 2
Напряжение (В): 380, 3 фазы
Мощность, потребление (кВт):
Двигатель _1
Двигатель_2

0,18
3,00
Комплектация (ед):
Пресс
Гидростанция

1
1

2. Станция нанесения клея СНК-2

Оборудование для производства двутавровых деревянных балок — УИБ-7,2
Оборудование для производства двутавровых деревянных балок — УИБ-7,2

Полуавтоматическая станция нанесения клея – СНК-2 предназначена для нанесения клеевой смеси в клиновидные или прямоугольные пазы деревянного бруска (полки) посредством форсунок. Станция оснащена функцией автоподачи брусков по двум направляющим. Скорость подачи бруска и объем подаваемой клеевой смеси регулируются. Станция комплектуется столом подачи.

Характеристики пресса:
Габаритные размеры станции (мм), ДхШхВ: 1 100 х 1 500 х 1 600
Габаритные размеры стола подачи (мм), ДхШхВ: 6 100 х 1 200 х 1 500
Масса станции (кг): 350
Масса стола подачи (кг): 300
Персонал (чел): 1
Скорость нанесения клея: Регулируется
Объем нанесения клея: Регулируется
Объем клеевой емкости (л): 40-50
Объем емкости для воды (л): 20
Напряжение (В): 380, 3 фазы
Мощность, потребление (кВт):
Мотор-редуктор подачи бруска
Водяной насос
Мотор-редуктор подачи клея

0,75
0,37
1,5

3. Станок специальный фрезерный СФ-101

Оборудование для производства двутавровых деревянных балок — УИБ-7,2
Оборудование для производства двутавровых деревянных балок — УИБ-7,2

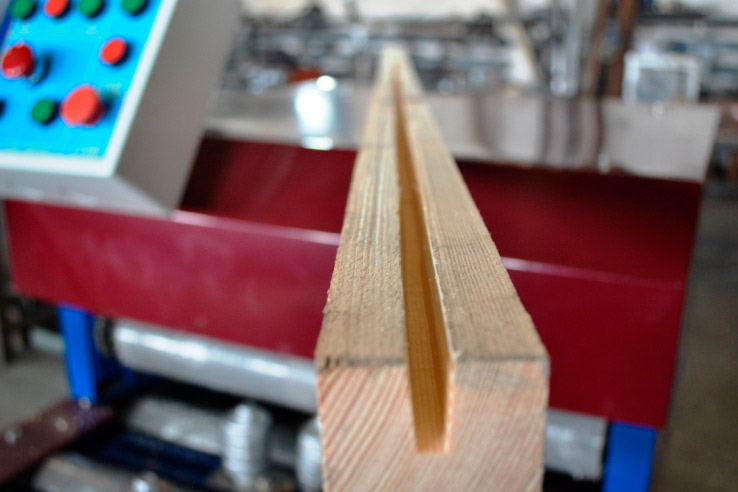

Станок специальный фрезерный – СФ-101 предназначен для формирования клиновидного или прямоугольного паза в деревянном бруске или LVL-брусе (полке).

Характеристики пресса:
Габаритные размеры (мм), ДхШхВ: 1 500 х 800 х 1400
Масса (кг): 450
Персонал (чел): 1-2
Скорость обработки бруска п.м/мин: 7,8
Количество фрез (шт): 2
Мощность, потребление (кВт):
Двигатель привода фрезы _1
Двигатель привода фрезы _2
Мотор-редуктор подачи бруска

3,0
3,0
0,75
Дополнительные требования: обязательно наличие системы аспирации (в комплекте не поставляется).

4. Станок специальный фрезерный СФ-102

Оборудование для производства двутавровых деревянных балок — УИБ-7,2
Оборудование для производства двутавровых деревянных балок — УИБ-7,2

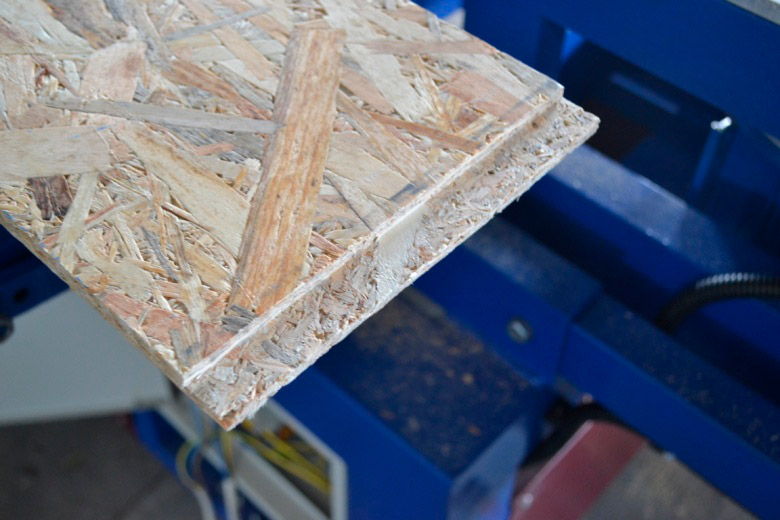

Станок специальный фрезерный – СФ-102 предназначен для формирования клиновидного спила на стенке балки (ОСП).

Характеристики пресса:
Габаритные размеры (мм), ДхШхВ: 1 400 х 800 х 1300
Масса (кг): 450
Персонал (чел): 1-2
Количество фрез (шт): 2
Мощность, потребление (кВт):
Двигатель привода фрез
Мотор-редуктор подачи

3,0
0,75

5. Станок специальный фрезерный СФ-202

Оборудование для производства двутавровых деревянных балок — УИБ-7,2
Оборудование для производства двутавровых деревянных балок — УИБ-7,2

Станок специальный фрезерный – СФ-202 предназначен для формирования пропила для замкового соединения стенки балки (ОСП).

Характеристики пресса:
Габаритные размеры (мм), ДхШхВ: 3 700 х 1 300 х 1 700
Масса (кг): 450
Персонал (чел): 1
Количество фрез (шт): 2
Мощность, потребление (кВт):
Двигатель привода фрезы _1
Двигатель привода фрезы _1

3,0
3,0

6. Стенд проверки балок

Оборудование для производства двутавровых деревянных балок — УИБ-7,2

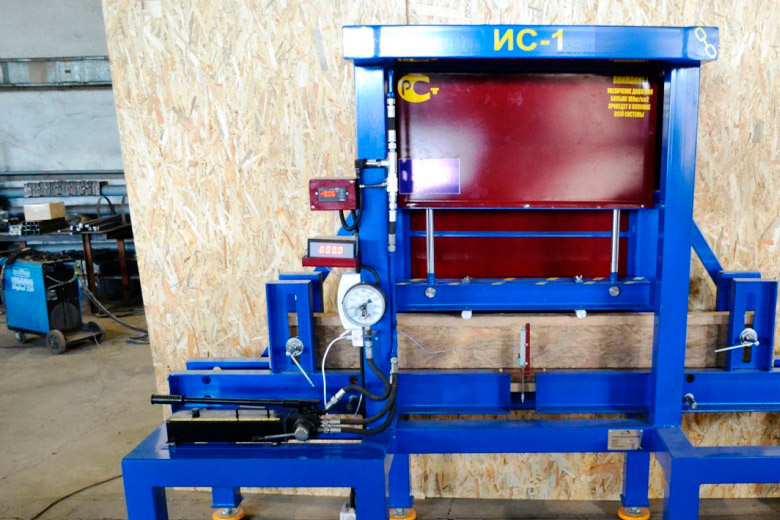

Испытательный стенд – ИС-1 предназначен для проверки полученных образцов балок на изгиб.

Характеристики пресса:
Габаритные размеры (мм), ДхШхВ: 2 700 х 900 х 2 000
Масса (кг): 450
Персонал (чел): 1
Гидроцилиндры (ед): 2
Гидравлический привод: Ручной
