Оборудование для производства СИП-панелей УИП-6М-3К «КОМПАКТ»

Оборудование для изготовления трехслойных конструкционных теплоизоляционных панелей (КТП), SIP-панелей «УИП-6М-3К (Компакт)» Оборудование для изготовления трехслойных конструкционных теплоизоляционных панелей (КТП), SIP-панелей «УИП-6М-3К (Компакт)» Оборудование для изготовления трехслойных конструкционных теплоизоляционных панелей (КТП), SIP-панелей «УИП-6М-3К (Компакт)» Оборудование для изготовления трехслойных конструкционных теплоизоляционных панелей (КТП), SIP-панелей «УИП-6М-3К (Компакт)» Оборудование для изготовления трехслойных конструкционных теплоизоляционных панелей (КТП), SIP-панелей «УИП-6М-3К (Компакт)» Оборудование для изготовления трехслойных конструкционных теплоизоляционных панелей (КТП), SIP-панелей «УИП-6М-3К (Компакт)»

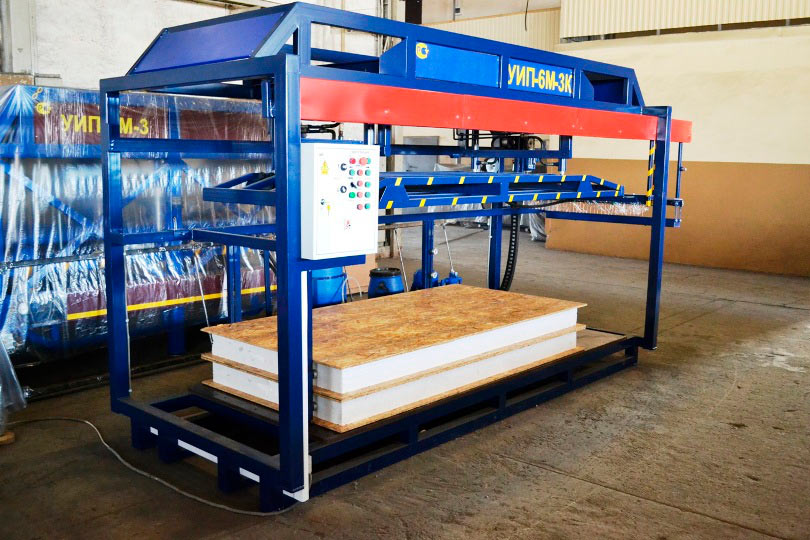

УИП-6М-3К – комбинированный гидравлический пресс с полуавтоматической системой нанесения клея для изготовления СИП-панелей. Обладает всеми необходимыми характеристиками для полноценного производства СИП-панелей в заводских условиях. В основе оборудования жесткая цельносварная металлическая рама на основе квадратного профиля 100мм, что предает жесткость конструкции и позволяет избежать деформаций.

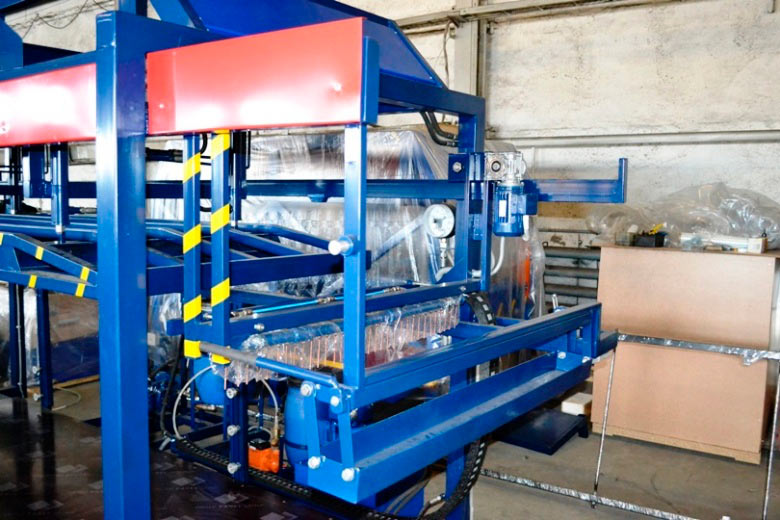

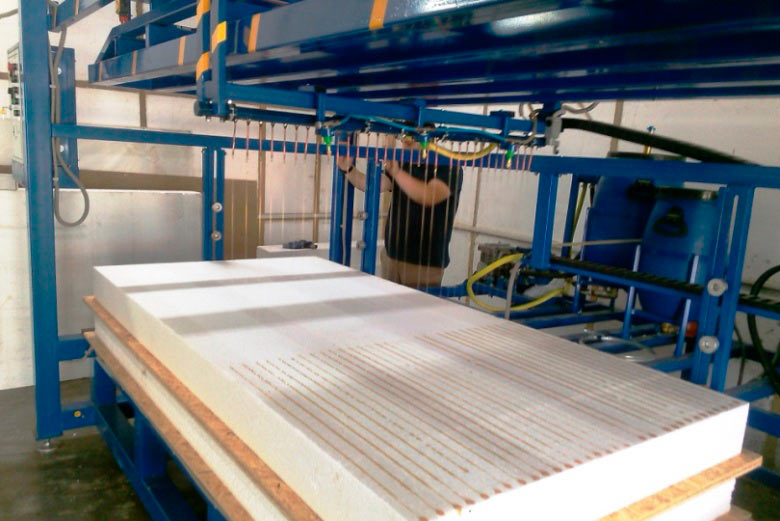

Пресс оснащен полуавтоматической системой нанесения клея. Клей наносится только на заранее заданную склеиваемую поверхность, что позволяет получать чистые пазы СИП панели. Скорость и объем наносимого клея регулируются с пульта управления. Процесс нанесения происходит в следующей последовательности: «нажатие кнопки – нанесение клея движущейся кареткой – остановка – орашение водяным туманом – остановка», повторное нажатие повторит цикл. Система оснащена парковочной масленой ванной для клеенаносящей рейки. Ванна обеспечивает межсменный простой или длительную консервацию, обеспечивает герметичность системы, не позволяя засохнуть клею.

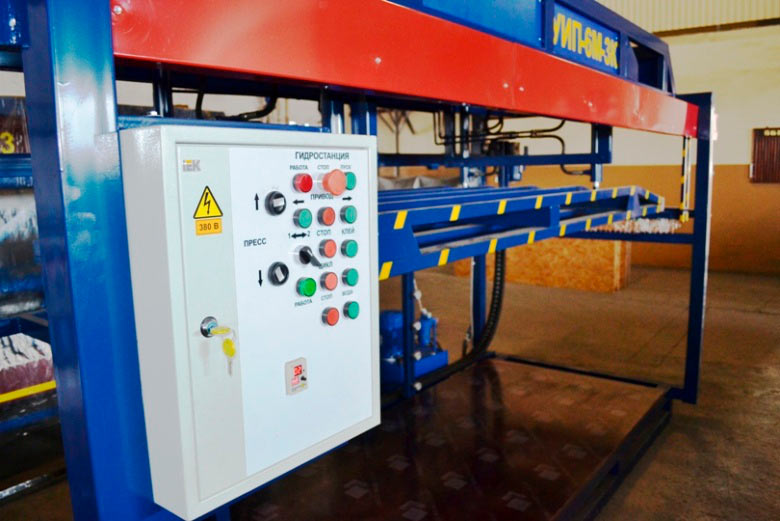

Гидравлический пресс оснащен собственной гидростанцией. Необходимое давление обеспечивают 4 гидроцилиндра. Контроль давления регулируется на пульте управления посредством манометра. Наличие таймера на прессе позволяет устанавливать необходимое технологическое время выдержки.

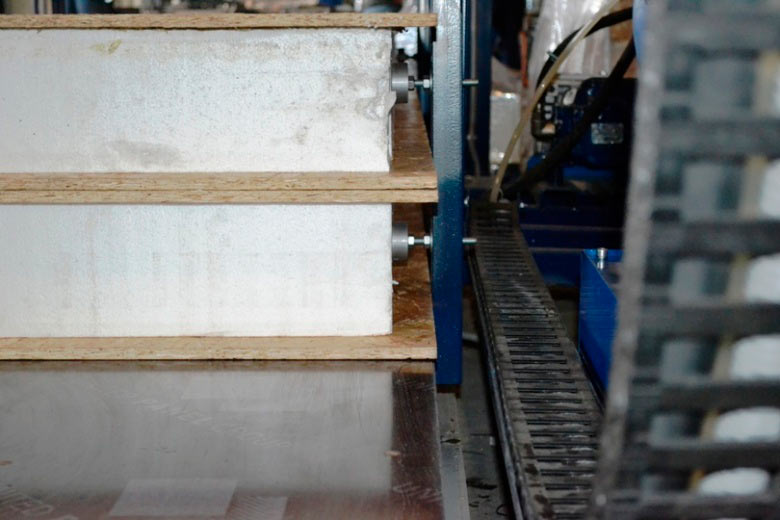

Формирование закладки панелей на стол пресса производится вручную операторами установки. Панели укладываются с заранее заданным пазом по упорам, расположенным на вертикальных стойках пресса, что исключает неточность укладки операторами или сдвиги в процессе прессования.

УИП-6М-3К – комбинированный гидравлический пресс с полуавтоматической системой нанесения клея для изготовления СИП-панелей
Номинальная производительность, панелей в смену 80 (250-280м.кв)
Возможность склейки ОСП, ЦСП, Greenboard, СМЛ, фанера, оцинковка и др.
В сочетании с Пенополистиролом, минераловатных и базальтовых плит.
Рабочая высота загрузки, мм до 900
Площадь размещения, м 5,00 х 2,5
Рабочая температура, град.С Не менее 12 (рекомендуется 18)
Подключаемая мощность, кВт До 8
Напряжение, В 380, 3 фазы
Энергопотребление, кВт/ч До 3
Специальный фундамент Не требуется
Водоподведение Не требуется
Персонал на линии, чел 2-3
Способ нанесение клея Полуавтоматический, форсунковый
Количество форсунок, шт 30-36
Регулировка скорости и объема нанесения клея Да, с пульта
Контроль времени прессования Да, с пульта
Тип пресса Гидравлический
Количество гидроцилиндров, шт 4
Контроль уровня давления Да, с пульта
Рама пресса Цельносварная, на основе квадратного профиля 100мм
Тип клея Однокомпонентный полиуретановый влагоотверждаемый клей марки TOP-UR-8W или его аналоги
Транспортные габариты: мм
Масса, кг 1300
Гарантия, мес 12

Преимущества УИП-6М-3К «КОМПАКТ» над аналогами прочих производителей:

  • жесткость рамы, обеспеченная 100мм-вым профилем
  • гидравлика – позволяет достичь необходимого технологического давления, плавная регулировка давления, возможно использование полужестких минераловатных плит (пневмосистемы исключают такую возможность), надежность гидравлики
  • полуавтоматическая система нанесения клея – позволяет избежать перерасхода клея, равномерное нанесение только на заданную склеиваемую поверхность
  • простота и надежность клеепроводной системы
  • дополнительная защита от перегрузок электронных блоков
  • отличная ремонтопригодность – узлы и агрегаты всегда доступны из наличия у рядовых поставщиков или на нашем складе
  • 10-летний опыт производства данного оборудования нашего предприятия

С 2006 года реализовано 95* линий по всей России и странам ближнего и дальнего зарубежья.

* - данные на 1 сентября 2016г.
