Оборудование для производства СИП панелей — УИП-6М

Оборудование для производства СИП панелей — УИП-6М Оборудование для производства СИП панелей — УИП-6М Оборудование для производства СИП панелей — УИП-6М Оборудование для производства СИП панелей — УИП-6М

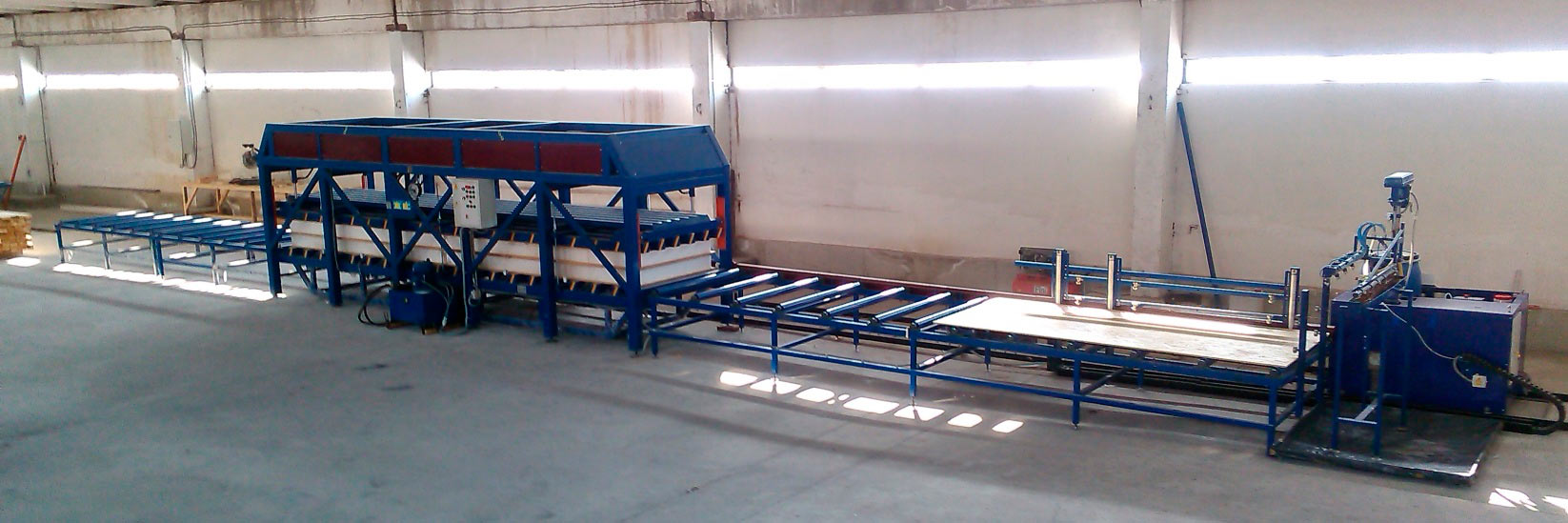

Оборудование для производства СИП панелей УИП-6М — это полуавтоматическая линия для склейки трехслойных конструкционных теплоизоляционных панелей или СИП панелей в заводских условиях конвейерным методом. Производительность данной линии 160-180 СИП панелей в 8 часовую смену при использовании клея и прессования СИП панели в течении 8-10 минут. Обслуживающий персонал на линии 3-4 человека.

Это практически одна из самых производительных линий по склейке СИП панелей, производимых на территории России и стран СНГ.

Данное оборудование является «старшим братом» линии УИП-6М-3 и полностью идентично по уровню автоматизации и механизации линии.

Различия между УИП-6М и УИП-6М-3 кроется только в производительности:

  Панелей в смену Длина панелей
УИП-6М 160 - 180 до 6-и метров
УИП-6М-3 80 - 90 до 3-х метров

Состав и характеристики лини УИП-6

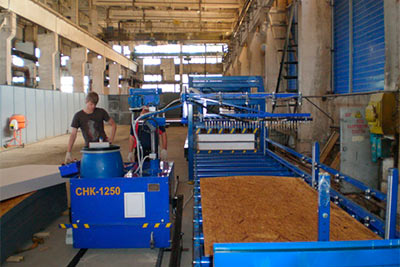

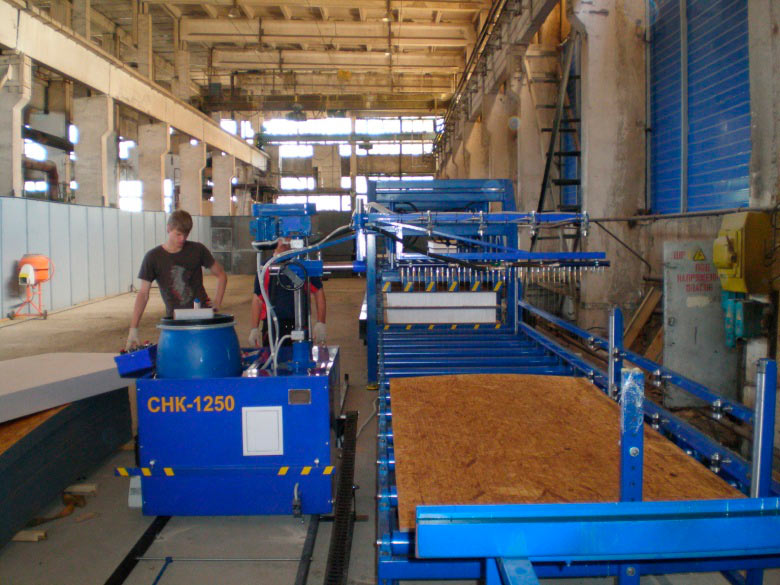

1. Передвижная станция нанесения клеевой смеси.

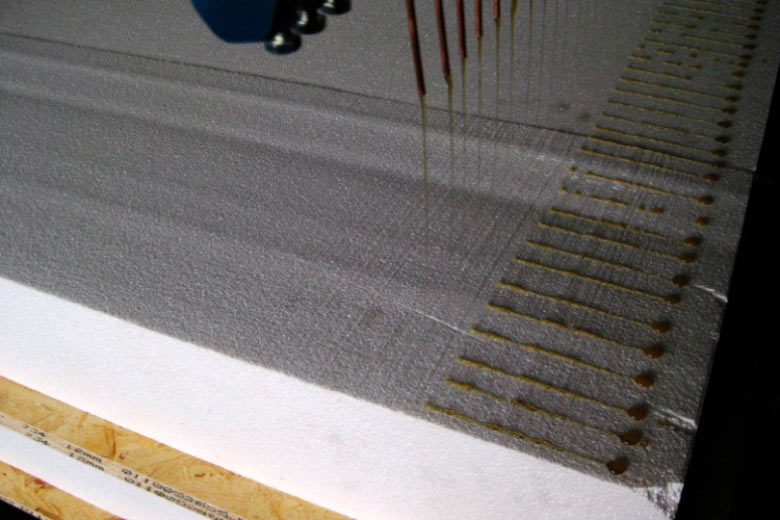

Назначение: равномерное нанесение клеевой смеси на склеиваемую поверхность.
1.1 Длина движения станции: до 6 м, регулируемая
1.2 Объем подачи клея: регулируется оператором
1.3 Скорость передвижения станции: регулируется оператором
1.4 Подача водяного тумана на склеиваемую поверхность: 4-мя форсунками до 10% от объема клея
1.5 Высота расположения консоли сопел для нанесения клея: до 500 мм, регулируется оператором
1.6 Габаритные размеры станции: ДхШхВ 1200х2600х1500 мм.

2. Монтажный стол с системой транспортировки СИП панелей.

Назначение: формирование СИП панелей.
2.1 Стол оснащен приводным рольгангом L=6 м (передача крутящего момента происходит от электродвигателя через редуктор посредством цепной передачи на приводные рольганги). Скорость движения контролируется контроллером плавного хода.
2.2 Сборка СИП панелей производится на монтажном столе в регулируемом кондукторе для различных размеров OSB и утеплителя. Подача собранных панелей в рабочую зону гидравлического пресса производится с помощью приводных рольгангов.
2.3 Габаритные размеры стола: ДхШхВ 6000х1500х600 мм.

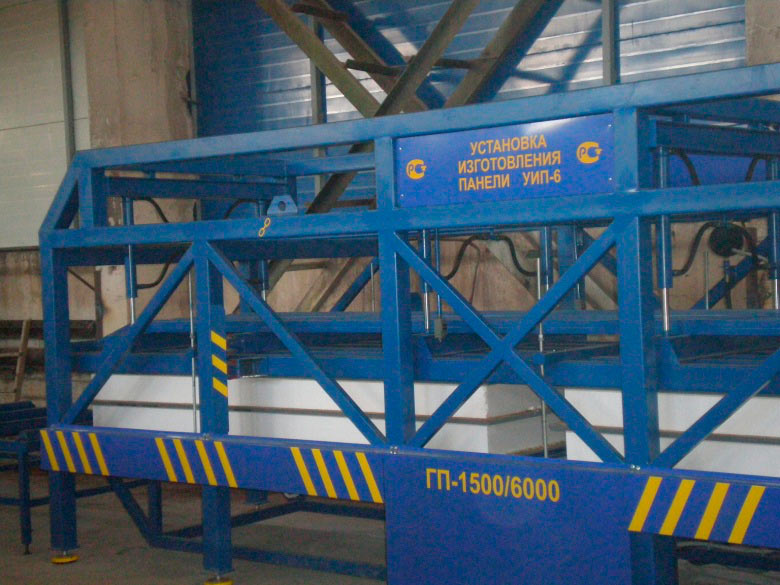

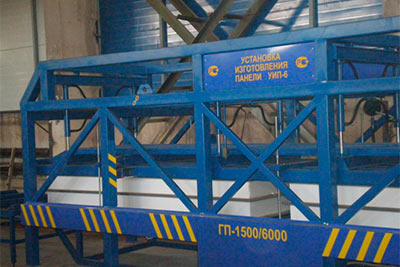

3. Гидравлический пресс для прессования СИП панелей.

Назначение: для прессования и выдержки СИП панелей под давлением.
3.1 Конструкция гидравлического пресса: трубчатая из профильных труб. Подача и перемещение СИП панелей происходит с помощью приводных рольгангов. Управление осуществляется со стационарного пульта управления. Время прессования СИП панелей и выдержка под необходимым давлением задается оператором. Гидравлический пресс работает в ручном и полуавтоматическом режиме.
3.2 Габариты пресса: ШхДхВ 1650х6000х2300 мм.
3.3 Размеры рабочей зоны гидравлического пресса: 1250х6000 мм.
3.4 Количество гидравлических цилиндров 8 шт.
3.5 Гидростанция с регулируемым давлением прессования 0 – 100 кгс/см2 , встроенным насосом и предохранительным клапаном. Управление гидростанцией осуществляется посредством гидравлического распределителя. Мощность электродвигателя 3,5 кВт, напряжение 380В.
3.6 Положение верхней и нижней точки движения верхнего стола регулируется концевыми выключателями.

4. Стол приема готовой продукции.

Назначение: прием СИП панелей, прошедших прессование в гидравлическом прессе.
4.1 Стол в исполнении без привода, т.е. имеет пассивные рольганги.
4.2 Габаритные размеры стола ДхШхВ 6000х1500х600 мм.

Требования к площадям для размещения оборудования

Длина (м) Ширина (м) Высота (м) t oC Суммарная мощность Склад готовой продукции
21 5 не менее 2,5 + 14 ... 16 8 кВт навес
