Линия для производства трехслойных конструкционных теплоизоляционных панелей (СИП-ПАНЕЛЕЙ) УИП-6М-3А

Оборудование для производства СИП панелей — УИП-6М-3 Оборудование для производства СИП панелей — УИП-6М-3 Оборудование для производства СИП панелей — УИП-6М-3 Оборудование для производства СИП панелей — УИП-6М-3 Оборудование для производства СИП панелей — УИП-6М-3

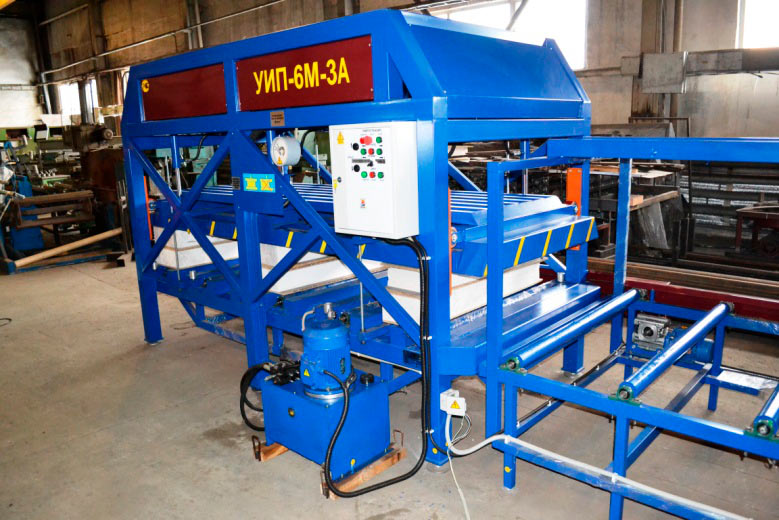

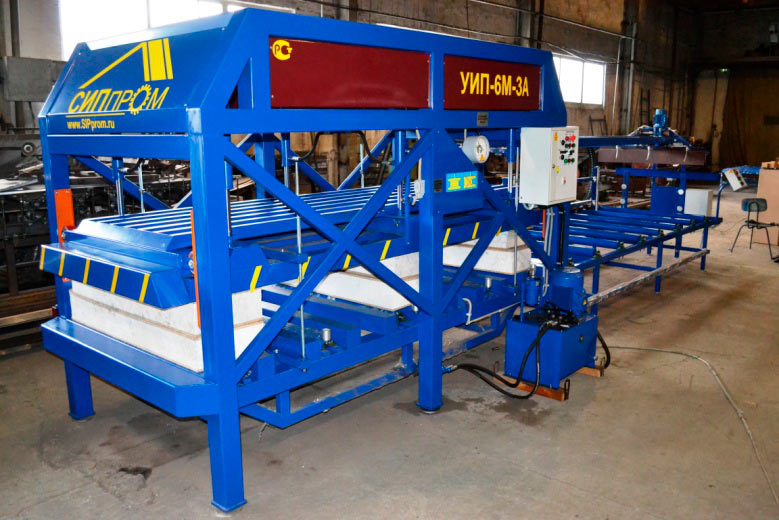

УИП-6М-3А – полуавтоматическая линия для производства СИП панелей в заводских условиях. Линия изготовлена по принципу конвейера. В основе гидравлический пресс, изготовленный на основе профильной трубы 100мм, снабженный собственной гидравлической станцией. Давление и время прессования регулируются на пульте управления. Пресс оснащен двумя режимами прессования: «пенополистирол» и «минеральная вата».

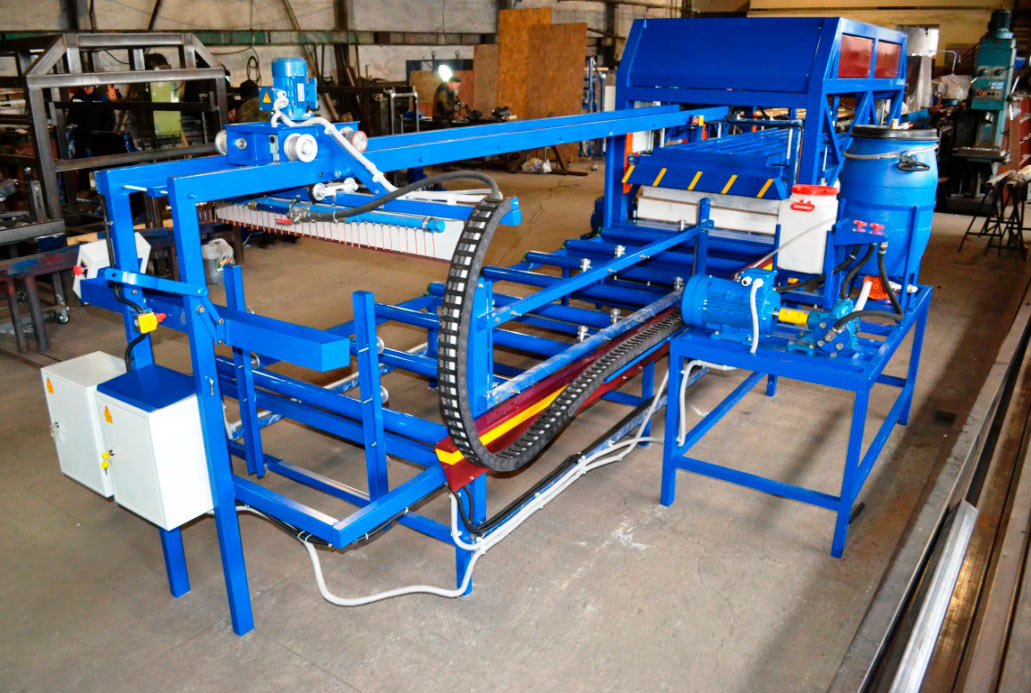

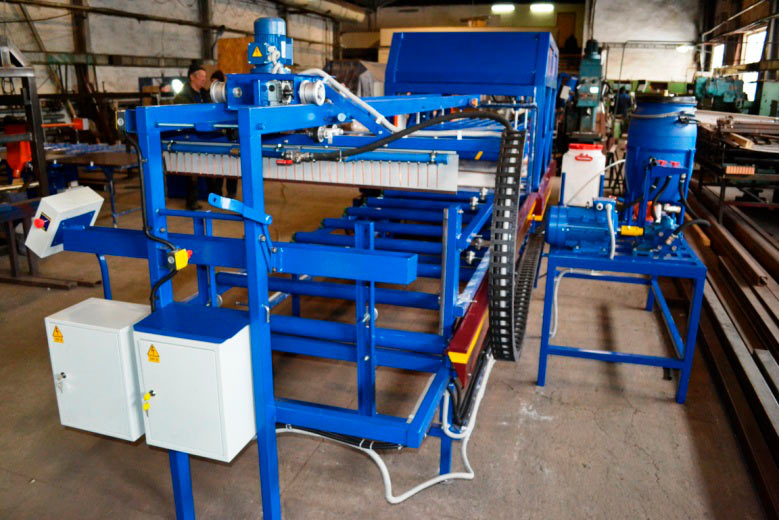

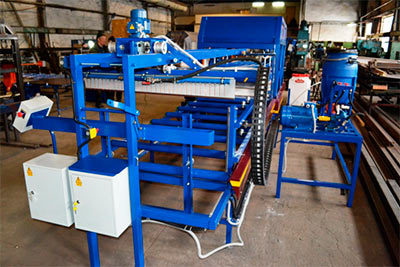

Система нанесения клея работает как в ручном, так и в полуавтоматическом режиме. Клей наносится только на склеиваемую поверхность. Объем и скорость нанесения клея регулируются.

Стол формирования панелей снабжен упорами, по которым производится укладка ОСП и пенополистирола. Упоры могут быть выставлены согласно требующейся глубине паза в панели.

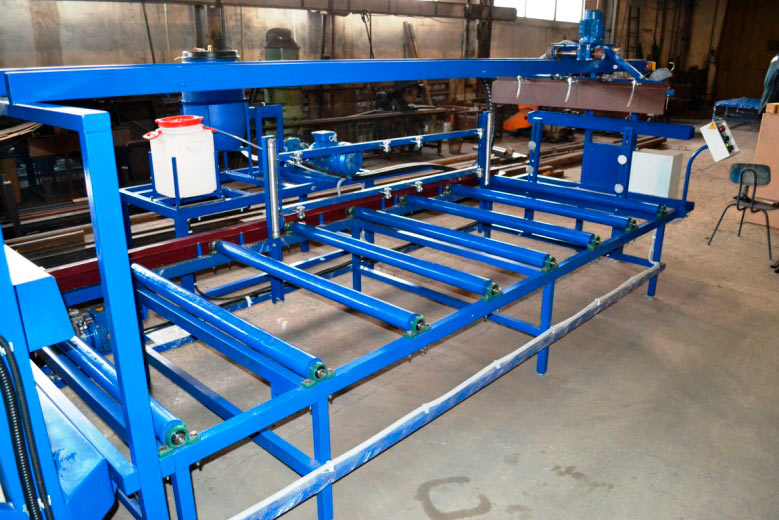

Подача сформированных панелей и выдача готовых СИП панелей производится путем приводного рольганга, оснащенного системой «плавный пуск-стоп».

УИП-6М-3А производственная линия для изготовления СИП-панелей в заводских условиях
Номинальная производительность, панелей в смену: 160 (500-560м.кв)
Возможность склейки
В сочетании с
ОСП, ЦСП, Greenboard, СМЛ, фанера, оцинковка и др.
Пенополистиролом, минераловатных и базальтовых плит.
Рабочая высота загрузки, мм До 450
Площадь размещения, м 11,00 х 4,0
Рабочая температура, oС Не менее 12 (рекомендуется 18)
Подключаемая мощность, кВт До 8
Напряжение, В 380, 3 фазы
Энергопотребление, кВт/ч До 3
Специальный фундамент Не требуется
Водоподведение Не требуется
Персонал на линии, чел 2-3
Способ нанесение клея Полуавтоматический, форсунковый
Количество форсунок, шт 36
Регулировка скорости и объема нанесения клея Да, с пульта
Контроль времени прессования Да, с пульта
Тип пресса Гидравлический
Количество гидроцилиндров, шт 6
Контроль уровня давления Да, с пульта
Рама пресса Цельносварная, на основе квадратного профиля 100мм
Тип клея Однокомпонентный полиуретановый влагоотверждаемый клей марки TOP-UR-6W или его аналоги
Масса, кг 3500
Гарантия, мес 12
Комплект поставки 1- Стол формирования панелей с полуавтоматической системой нанесения клея
2 - Пресс гидравлический
3 - Гидростанция
4 - Стол приемный

Преимущества УИП-6М-3А над аналогами прочих производителей:

  • гидравлика – позволяет достичь необходимого технологического давления, плавная регулировка давления, возможно использование полужестких минераловатных плит (пневмосистемы исключают такую возможность), надежность гидравлики
  • полуавтоматическая система нанесения клея – позволяет избежать перерасхода клея, равномерное нанесение только на заданную склеиваемую поверхность
  • простота и надежность клеепроводной системы
  • дополнительная защита от перегрузок электронных блоков
  • отличная ремонтопригодность – узлы и агрегаты всегда доступны из наличия у рядовых поставщиков или на нашем складе
  • хорошая производительность
  • 10-летний опыт производства данного оборудования нашего предприятия

С 2006 года реализовано 115* линий по всей России и странам ближнего и дальнего зарубежья.

* - данные на 1 января 2018г.
